소음 측정 원리 개요

 소음은 사전적의미로 ‘불규칙하게 뒤섞여 불쾌하고 시끄러운 소리’를 의미한다.

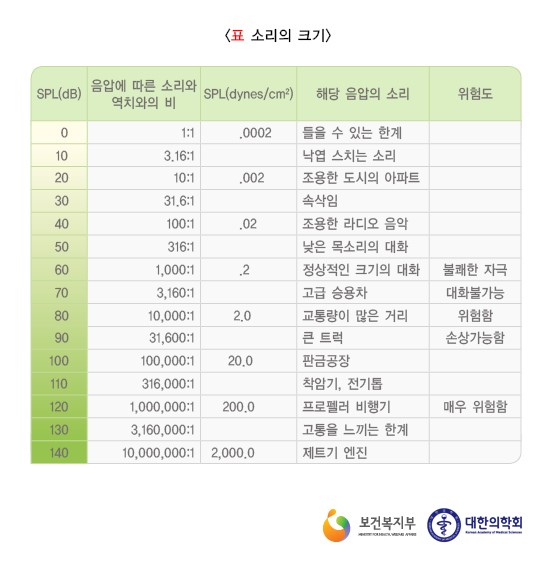

 현대 도시 사회에서는 이런 소음을 벗어나기 힘들고, 소음으로 인해 스트레스와 난청 등의 건강상 문제를 겪기도 한다. 극단적으로 과도한 소음은 청력 손실, 이명, 수면 장애, 혈압 상승, 스트레스 및 혈관 수측 증가와 같은 장기적으로 건강에 부정적인 영향을 미칠 수 있다고 한다.



<출처: https://terms.naver.com/entry.nhn?docId=5550500&cid=51004&categoryId=51004>


본 포스트에서는 이런 소음의 측정하는 원리에 대해 알아보았다.



◼ 소리

 소리는 물체의 진동으로 인해 일어나는 공기, 물 등 매질의 압력변화로 발생한다. 이 파동이 공기중으로 전달되어 우리는 소리를 듣게 된다. 이런 소리를 특징 짖는 요소들이 있다.

소리의 주파수(Frequency)
 음파의 초당 변동수로 주파수가 높은 음은 고음, 주파수가 낮은 음은 저음이라고 한다. 사람의 가청 주파수는 20~2000Hz이고, 이보다 낮은 20Hz 이하는 초저주파(infrasonic, 진동/압력으로 느낌)이라고 하고, 가청 주파수보다 높은 2000hz 이상은 초음파(ultrasonic, 귀가 울리는 것처럼 느낌)이라고 한다.

음압(Sound Pressure)
 매질 압력 변화의 크기, 음압이 크면 큰소리로 들리고, 음압이 작으면 작은 소리로 들린다. 예를 들어 동일한 피아노 건반을 작은 힘으로 두드릴 때와 큰 힘으로 두드릴 때의 차이.

음색
 파형의 시간적 변화에 따른 차이를 나타내며, 악기들의 소리가 다르게 들리는 차이를 예로 들 수 있다.



◼ 소음 측정 고려사항

 소음은 난청의 원인이 되는 큰소리와 긁히는 소리 같은 불쾌한소리 등이 모두 속한다. 이에 이를 측정하기 위해서는 다음 두가지 소리의 특성을 고려해 측정해야 한다.

◻ 크기에 대한 특성

Sound pressure level, Lp

P0는 기준 음압 (0 dB)으로 20세 전후의 건강한 남녀가 1000Hz에서 들을 수 있는 한계를 의미한다. 단위는 pa이며, P0값은 0.00002 Pa다.

P는 측정된 음압을 의미한다.

음압은 순음(pure tone)의 경우 아래와 같고,

A: 진폭, f: 주파수, θ: 위상각, t: 시간

복합음(complex tone)의 경우는 아래와 같다.

◻ 주파수에 대한 특성

 사람은 가청 주파수 범위는 20~20Khz이나, 사람의 귀가 전체 주파수에 대해 같은 감도를 나타내지 않고 2KHz~5KHz의 소리에 대해 감도가 좋고 이보다 높은 주파수 대역과 낮은 주파수 대역에서는 감도가 저하한다.

<출처: https://en.wikipedia.org/wiki/A-weighting>

 사람 귀의 주파수 특성을 고려해 ITU-R 468 noise weight (https://en.wikipedia.org/wiki/ITU-R_468_noise_weighting)에 정의된 그림의 (A) A-weight 곡선을 이용해 주파수 보정을 한 음압 레벨을 소음 레벨이라고 부르고 dB(A)단위를 사용한다.

위 그림의 붉은색 C 곡선의 평탄 특성을 사용한 경우의 음압 레벨은 dB단위를 사용한다.



◼ 소음 측정기의 구성

 소음 측정기(Sound Level Meter)는 아래와 그림들과 같은 구조로 이루어져 있다.




<출처: https://www.industrial-electronics.com/transformers_6c.html>



<출처: https://www.onosokki.co.jp/English/hp_e/whats_new/SV_rpt/SV_4/sv4.htm>


1. 마이크에서 소리를 입력으로 받는다.

2. 마이크에서 받은 약한 신호를 preamplifier에서 어느 정도 증폭시킨다.

3. Weighting networks에서 주파수에 따른 가중치를 적용하여 인간의 감지도를 보정한다.

4. RSM detector를 사용하여 입력 신호를 RMS(root mean square) 값으로 변환한다.

5. Time constants 회로를 두어 신호에 시간 가중치를 적용한다.




- SLOW: impulse noise를 포함하지 않은 규칙적 소음 (상승시간: 1s, 하강시간: 1s)
- FAST: 규칙적 소음이나 변동폭이 4dB이상인 소음 (상승시간: 125ms, 하강시간: 125ms)
- Impulse: impulse noise를 포함한 소리신호 측정 (상승시간:35ms, 하강시간 1s)
